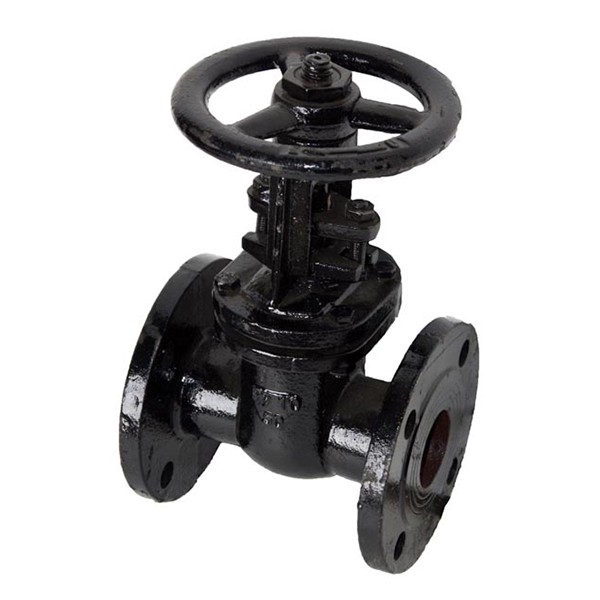

30ч39р (МЗВ) — задвижка чугунная с обрезиненным клином и маховиком PN 1,6МПа
Заполнение опросного листа способствует качественной оценке сложности вашего заказа и помогает более точно выявить тонкости производства.
Задвижка 30ч39р служит для полного перекрывания потока транспортируемой среды. Запирающая часть чугунной задвижки может быть расположена только в двух положениях: «Закрыто» и «Открыто».
Применение: водоснабжение, отопление, канализация.
Укажите необходимую характеристику системы. Цена по запросу!
Оставить заявку
Задвижка 30ч39р служит для полного перекрывания потока транспортируемой среды. Запирающая часть чугунной задвижки может быть расположена только в двух положениях: «Закрыто» и «Открыто».
Применение: водоснабжение, отопление, канализация.
Укажите необходимую характеристику системы. Цена по запросу!
Оставить заявку
Задвижка 30ч39р служит для полного перекрывания потока транспортируемой среды. Запирающая часть чугунной задвижки может быть расположена только в двух положениях: «Закрыто» и «Открыто».
Применение: водоснабжение, отопление, канализация.
Укажите необходимую характеристику системы. Цена по запросу!
Оставить заявку
Задвижка 30ч39р служит для полного перекрывания потока транспортируемой среды. Запирающая часть чугунной задвижки может быть расположена только в двух положениях: «Закрыто» и «Открыто».
Применение: водоснабжение, отопление, канализация.
Укажите необходимую характеристику системы. Цена по запросу!
Оставить заявку
Задвижка 30ч39р служит для полного перекрывания потока транспортируемой среды. Запирающая часть чугунной задвижки может быть расположена только в двух положениях: «Закрыто» и «Открыто».
Применение: водоснабжение, отопление, канализация.
Укажите необходимую характеристику системы. Цена по запросу!
Оставить заявку
Задвижка 30ч39р служит для полного перекрывания потока транспортируемой среды. Запирающая часть чугунной задвижки может быть расположена только в двух положениях: «Закрыто» и «Открыто».
Применение: водоснабжение, отопление, канализация.
Укажите необходимую характеристику системы. Цена по запросу!
Оставить заявку
«ГК Авангард» реализует фланцевые чугунные задвижки 30ч39р (МЗВ) собственного производства, представленные моделями диаметром от 50 до 600 мм и номинальным давлением 1,6 МПа. Для изготовления корпусов задвижек применяется высокопрочный чугун, устойчивый к механическим повреждениям. Отсутствие приямка исключает скопление твердых включений, а двустороннее полимерное покрытие препятствует появлению коррозии и позволяет использовать 30ч39р в колодцах и подземных коммуникациях.
Фланцевое соединение упрощает установку и демонтаж задвижки, а отсутствие сальников дает возможность обходиться без технического обслуживания. Запорная арматура 30ч39р не допускает заклинивания при значительных перепадах температуры.
Для заказа задвижки 30ч39р (аналог МЗВ) с невыдвижным шпинделем и обрезиненным клином оставьте свою заявку на сайте, либо свяжитесь с менеджерами «ГК Авангард» по телефону или почте.
Технические характеристики
| Диаметр номинальный DN, мм | 30ч39р DN50 | 30ч39р DN65 | 30ч39р DN80 | 30ч39р DN100 | 30ч39р DN125 | 30ч39р DN150 | 30ч39р DN200 |
|---|---|---|---|---|---|---|---|
| Давление номинальное PN, МПа (кгс/см 2 ) | 1,6 (16) | ||||||
| Максимальный крутящий момент, Нм | 50 | 50 | 60 | 70 | 80 | 100 | 150 |
| Величина рабочего хода затвора, обороты | 7,0 | 9,0 | 11,0 | 13,5 | 13,5 | 16,0 | 21,0 |
| Диаметр номинальный DN, мм | 30ч39р DN250 | 30ч39р DN300 | 30ч39р DN350 | 30ч39р DN400 | 30ч39р DN450 | 30ч39р DN500 | 30ч39р DN600 |
|---|---|---|---|---|---|---|---|
| Давление номинальное PN, МПа (кгс/см 2 ) | 1,6 (16) | ||||||
| Максимальный крутящий момент, Нм | 200 | 220 | 280 | 350 | 450 | 500 | 600 |
| Величина рабочего хода затвора, обороты | 21,5 | 26,0 | 30,5 | 34,5 | 38,5 | 43,0 | 51,5 |
Другие характеристики
- Привод: ручной (от маховика);
- Рабочая среда (вода): СанПин 2.1.4.1074;
- Коэффициент гидравлического сопротивления, не более: 0,2;
- Температура рабочей среды, °С: от 5 до 85;
- Максимально допустимая температура (в кратковременном режиме), °С: до 120;
- Температура окружающей среды, °С: от минус 15 до 40;
- Герметичность затвора: класс герметичности по ГОСТ9544-2015: А;
- Направление подачи рабочей среды: двусторонее.
Материалы основных деталей задвижки
- Корпус, крыша: чугун ВЧ40 ГОСТ7293-85;
- Клин: чугун ВЧ40 ГОСТ7293-85;
- Шпиндель: сталь 20X13 ГОСТ5632-2014;
- Прокладка: ЭПДМ — этиленпропилендиеновый каучук;
- Покрытие клина: ЭПДМ — этиленпропилендиеновый каучук.
Показатели надежности
- Назначенный срок службы — 10 лет;
- Назначенный ресурс — 70 000 часов;
- Наработка на отказ — 400 циклов.
Габаритные и присоединительные размеры
| DN | D1 | D2 | D3 | L | n | d | H | Тип управления (ручное) | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|
| 30ч39р DN50 | 99 | 160 | 125 | 150 | 4 | 18 | 205 | Маховик | 11,5 |
| 30ч39р DN65 | 118 | 180 | 145 | 170 | 4 | 18 | 228 | 14,0 | |
| 30ч39р DN80 | 132 | 195 | 160 | 180 | 8 | 18 | 265 | 18,0 | |
| 30ч39р DN100 | 156 | 215 | 180 | 190 | 8 | 18 | 300 | 22,5 | |
| 30ч39р DN125 | 184 | 245 | 210 | 200 | 8 | 18 | 355 | 30,0 | |
| 30ч39р DN150 | 211 | 280 | 240 | 210 | 8 | 22 | 400 | 39,0 | |
| 30ч39р DN200 | 266 | 335 | 295 | 230 | 12 | 22 | 490 | 60,0 | |
| 30ч39р DN250 | 319 | 405 | 355 | 250 | 12 | 26 | 585 | 95,0 | |
| 30ч39р DN300 | 370 | 460 | 410 | 270 | 12 | 26 | 685 | 130,0 | |
| 30ч39р DN350 | 429 | 520 | 470 | 290 | 16 | 26 | 970 | 195,0 | |
| 30ч39р DN400 | 480 | 580 | 525 | 310 | 16 | 30 | 1020 | 252,0 | |
| 30ч39р DN450 | 548 | 640 | 585 | 330 | 20 | 30 | 1120 | 350,0 | |
| 30ч39р DN500 | 609 | 710 | 650 | 350 | 20 | 33 | 1220 | 426,0 | |
| 30ч39р DN600 | 720 | 840 | 770 | 390 | 20 | 36 | 1370 | 587,0 |
