Особенности греющего кабеля

Кабель для водопровода используется для того, чтобы вода в трубах даже при отрицательных температурах оставалась в жидком состоянии. По сути, это обычный нагревающий элемент, преобразовывающий электрическую энергию в тепло, с учётом необходимой температуры.

Конструктивные особенности, которыми должен обладать греющий кабель для водопровода, следующие:

1. Многослойность, имеет несколько слоёв изоляций (по ГОСТу минимум 2).
2. Повышенная гибкость. Это позволяет проводить монтаж кабеля на трубопровод любой конфигурации.
3. Устойчивость к внешним воздействиям, перепадам температур.
4. Невосприимчивость к агрессивным условиям. Внутри должна присутствовать прокладка в виде фольгированного экрана или медной оплётки. Это позволяет избежать замыкания, нейтрализует магнитное поле.

Чтобы правильно выбрать греющий кабель, следует учитывать основные характеристики:

1. Достаточная мощность проводимости для внутренней укладки на один погонный метр – 10 Вт/м.
2. Если установка проводится наружно, то это показатель должен быть увеличен минимум до 20 Вт/м.

Эти нюансы следует учитывать при выборе провода так же, как и другие показатели:

• Длина. Замеряется не только расстояние, где будет проводиться прокладка изделия, но и метраж, который потребуется, чтобы завести провода в отверстия. Значительное завышение длины может привести к тому, что при замыкании или перегибе прибора, выйдет из строя вся обогревательная система.
• Число внутренних жил. Провода производятся разной толщины, имеют различное удельное сопротивление проводника. Один и тот же диаметр может отличаться внутренней начинкой, то есть, количеством жил.

• Форма сечения. Круглая – чаще применяется для наружной оплётки. Плоская – такой провод удобно заводить внутрь трубы.

Следует также учитывать максимально допустимую температуру провода в отключённом состоянии.

Виды кабеля

Перед монтажом, важно изучить, какие бывают обогревательные провода и способы их установки.

Существует два вида кабелей: резистивные и саморегулирующиеся.

Разница между ними в том, что когда по кабелю проходит электрический ток, то резистивный нагревается равномерно по всей длине, а особенностью саморегулирующегося является изменение электрического сопротивления в зависимости от температуры. Это значит, что чем выше температура участка саморегулирующегося кабеля, тем ниже на нём будет сила тока. То есть, разные части такого кабеля могут нагреваться каждый до нужной температуры.

Кроме того, многие кабели выпускаются сразу с термодатчиком и автоуправлением, что значительно экономит электроэнергию во время эксплуатации.

Саморегулирующий кабель более сложен в изготовлении и стоит дороже. Поэтому, если нет особых условий эксплуатации, то чаще приобретают резистивный греющий кабель.

Резистивный

Обогревающий кабель для водопровода резистивного типа имеет бюджетную стоимость.

Он подразделяется на несколько разновидностей, в зависимости от конструктивных особенностей. Каждая из них имеют свои достоинства и недостатки:

Тип кабеля	Плюсы	Минусы
Одножильный	Конструкция простая. Имеет нагревательную металлическую жилу, медную экранирующую оплётку и внутреннюю изоляцию. С внешней стороны присутствует защита в виде изолятора. Максимально нагревается до +65°С.	Для обогрева трубопроводов неудобен: к источнику тока необходимо подсоединить оба противоположных конца, которые находятся далеко друг от друга.
Двухжильный	Имеет две жилы, каждая из которых изолирована отдельно. Дополнительная третья жила голая, но все три охватывает фольгированный экран. Внешняя изоляция обладает термостойким эффектом.Максимально нагревается до +65°С.	Несмотря на более современную конструкцию, мало чем отличается от одножильного элемента. Эксплуатационные и нагревательные характеристики идентичны.
Зональный	Есть независимые секции обогрева. Две жилы изолированы отдельно, а сверху расположена нагревательная спираль. Соединение осуществляется посредством контактных окон с токопроводящими жилами. Это позволяет создавать тепло параллельно.	Недостатков не найдено, если не учитывать ценник изделия.

Большинство покупателей предпочитают проводить прокладку провода «по старинке» и приобретают провод с одной или двумя жилами.

В связи с тем, что для подогрева труб можно применять кабель только с двумя жилами, одножильный вариант резистивного провода не применяется. Если владелец дома по незнанию установил его, это грозит замыканием контактов. Дело в том, что одну жилу необходимо закольцовывать, что проблематично в условиях работы с нагревательным кабелем.

Если проводить монтаж греющего кабеля на трубу самостоятельно, то специалисты советуют для наружной прокладки выбирать зональный вариант. Несмотря на особенность конструкции, его установка не вызовет серьёзных затруднений.

Дополнительные возможности и преимущества зональных кабелей: стабильная мощность, можно резать изделие и проводить подключение к источнику питания за счёт наличия концевого участка.
Ещё немаловажный нюанс в одножильных и двужильных конструкциях: в продаже можно найти уже отрезанные и изолированные изделия, что исключает возможность подогнать кабель под оптимальную длину. Если нарушить изоляционный слой, то провод будет бесполезен, а если повреждения появятся после установки, то потребуется заменять систему на всем участке. Этот недостаток относится ко всем видам резистивных изделий. Монтажные работы таких проводов не отличается удобством. Также нет возможности использовать их для прокладки внутри трубопровода – мешает оголовок датчика температуры.

Смотрите также:
Каталог компаний, что специализируются на электрике.

Ещё немаловажный нюанс в одножильных и двужильных конструкциях: в продаже можно найти уже отрезанные и изолированные изделия, что исключает возможность подогнать кабель под оптимальную длину. Если нарушить изоляционный слой, то провод будет бесполезен, а если повреждения появятся после установки, то потребуется заменять систему на всем участке. Этот недостаток относится ко всем видам резистивных изделий. Монтажные работы таких проводов не отличается удобством. Также нет возможности использовать их для прокладки внутри трубопровода – мешает оголовок датчика температуры.

Саморегулирующий

Саморегулирующий греющий кабель для водопровода с самостоятельной регулировкой имеет более современную конструкцию, что сказывается на длительности эксплуатации и удобстве монтажа.

• 2 медные жилы в термопластичной матрице;
• 2 слоя внутреннего изоляционного материала;
• оплётка из меди;
• внешний изоляционный элемент.

Важно, что этот провод прекрасно работает без термостата. В саморегулирующих кабелях стоит полимерная матрица. При включении активизируется углерод, а во время повышения температурного режима, растёт расстояние между её графитовыми составляющими.

На заметку! Саморегулирующий провод стоит дороже, но эти затраты окупятся в будущем. Трубы могут обогреваться интенсивнее, при меньших затратах электроэнергии.

Способы монтажа

Монтажные работы могут выполняться двумя основными способами:

1. Когда провод крепится снаружи трубы.
2. Когда — устанавливается внутри нее.

Оба метода имеют свои нюансы. При выборе способа прокладки кабеля также нельзя забывать о дополнительной теплоизоляции трубопровода.

Монтаж кабеля снаружи

Установить кабель снаружи трубы можно вдоль нее или вокруг нее — кольцевым (спиральным) методом.

Линейный способ

Чаще проводят монтаж провода линейно, когда кабель для обогрева водопроводной трубы крепится снизу. Несмотря на простоту, способ имеет свои преимущества, основной из которых — защита. В этом случае будет минимизирован риск нарушения целостности проводки, а нагревательный элемент не пострадает от механических повреждений сверху. Крепить электрокабель следует в нижней части. Фиксация должна быть крепкой. Тогда мороз не прихватит водопровод, в случае резкого понижения температуры.

На заметку! Для крепления лучше применять: алюминиевый скотч. Он повысит теплоотдачу.

Кольцевой метод

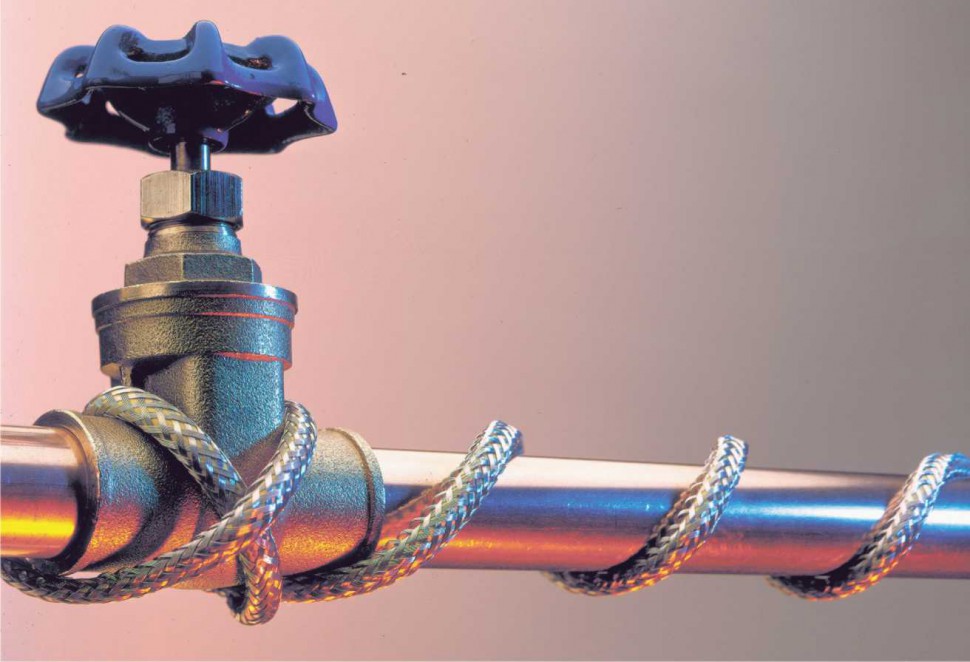

Спиральный способ позволяет размещать проводник по внешнему радиусу трубы. Этот вариант необходим для местности с низкими температурами в зимний период. За счёт кольцевого оборота, водопровод лучше нагревается. Минус способа только в том, что потребуется более длинный кабель. Чтобы увеличить нагрев и правильно закрепить изделие, важно соблюдать шаг пересечения не чаще, чем 5 см.

На заметку! Если есть труднодоступный участок, то его можно объять с небольшим припуском. При этом важно заворачивать петли в обратную сторону.

Монтаж отдельных узлов при прокладке кабеля снаружи трубы

Если требуется установить кабель на отдельных металлических опорах, потребуется больше материала, чтобы организовать лучшую теплоизоляцию. Для этого применяется только саморегулирующий провод. Сложность может вызвать монтаж термодатчика, который будет препятствовать перегреву конструкции. Он должен быть размещён в той точке, где будет самый низкий показатель нагревания. Важно соблюдать расстояние датчика от кабельной линии: не ближе метра.

На заметку! Предварительно поверхность, где будет установлен прибор, проклеивается алюминиевым скотчем.

Видео описание

Монтаж отдельных узлов при прокладке кабеля снаружи трубы, вы увидите в видео:

Читайте также:
Греющий кабель для водостока и крыши: разновидности, нюансы выбора и монтаж

Монтаж кабеля изнутри

Потребность монтировать греющий кабель внутри трубы возникает, когда нет возможности установить его снаружи. Например, если водопровод уже установлен, зарыт в землю или изолирован бетонной прокладкой, то провод проводят изнутри.

У такого метода есть определённые недостатки:

1. Уменьшается просвет трубы, что снижает напор и уровень подачи воды.
2. После длительной эксплуатации кабель обрастёт налётом, что гарантирует засор.
3. Необходима установка тройника, а это понижение надёжности контура.
4. Возможность монтажа снижается до прямолинейных и малоизогнутых участков водопровода.
5. Нельзя делать проводку через гибкий обогреватель, тройники или запорную арматуру, что значительно усложняет процесс.

С другой стороны, такой монтаж обеспечит дополнительную экономию электроэнергии. Когда провод находится внутри трубы, то происходит непосредственный контакт и вода нагревается быстрее. Даже если произойдёт засор или провод выйдет из строя, его будет легко заменить: извлечь изделие из тройника и провести монтаж нового кабеля.

Этапы установки:

• монтаж тройника;
• прокладка проводки до участка;
• закрутка узла;
• герметизация и обезжиривание конструкции;

Когда установлен греющий кабель внутрь трубы, обогрев труб будет проходить быстрее. Например, если в доме отключат электричество, а потом возобновят электроснабжение, то люди, которые проводили установку изнутри, практически сразу смогут пользоваться горячей водой.

Завершающий этап монтажа — подсоединение к сети и изоляционные мероприятия.

Видео описание

Видео инструкция по монтажу кабеля изнутри трубы:

Подключение и теплоизоляция

Техника подключения универсальна, вне зависимости от того, какой провод используется, но присутствуют нюансы. Монтаж греющего кабеля завершается изоляцией концов и соединением их с приборами и датчиками. Для работы необходимо использовать следующий инвентарь:

Сначала требуется подготовить кабель. Для этого потребуются дополнительные клеммы, которые идут в комплекте с проводом или трубой. Внутри гильза имеет особый термоусадочный слой, которые повышает качество соединения. Вместо клеммы можно использоваться специальную заглушку. Только после этого проводится установка концевой муфты. Для этого сначала срезаются несколько сантиметров внешней изоляции, потом снимают оплётку, нанизывают муфту и нагревают её строительным феном, чтобы усадка прошла успешно. Для верности клемму следует зажать на несколько секунд пассатижами.

Читайте также:
Способы прокладки кабеля в земле – основные моменты и преимущества способа

Во время работы с саморегулирующимся кабелем важно помнить, что один из его проводов содержит регулирующую матрицу. Его необходимо подрезать, чтобы он был немного короче. Такой самогреющий кабель для водопровода не обязательно закреплять заглушкой, достаточно применить термоусадочную трубку, но потребуется дополнительно обработать кабель клеем из термопистолета. Если требуется соединить между собой два отрезка, также необходима зачистка концов.

Пошаговая инструкция:

1. С жил снимается изоляция. Одну из жил делают короче другой на обоих отрезках.
2. Жилы нагреваются, чтобы их волоски зафиксировались в своеобразный пучок.
3. Устанавливаются термоусадочные трубки.
4. Концы проводов вставляются в гильзы, затем зажимаются плоскогубцами.
5. Трубки соединяются между собой, нагреваются строительным феном, чтобы произошла фиксация, затем крепится термоизоляционная муфта.

В теплоизоляции нуждается весь участок трубы. Для этого применяются изделия из минеральной ваты, разрезанные с одной стороны. Более бюджетный вариант – это материал на основе полиуретана или пенополистирола. Когда стройматериал выбран, им проводится обмотка трубы. Критерии теплоизоляционных изделий: толщина не больше от 2 см до 7 см, в зависимости от диаметра трубопровода.

На заметку! Если не провести дополнительную теплоизоляцию, то для прогрева труб потребуется большее количество энергии, а при резком снижении температуры есть риск, что обогрев не справится со своей задачей.

Нюансы монтажных работ

Когда провод надёжно закреплён внутри или снаружи, важно позаботиться об изоляции конца проводника. Специалисты рекомендуют использовать термоусадочную трубку. Это изделие отлично защитит жилы от влаги, что снизит риск замыкания и ремонтных работ. Нельзя забывать о том, что требуется греющую часть соединить с «холодной».

Советы и рекомендации опытных мастеров:

• Если использовать сразу два способа прокладки провода внутри и снаружи трубы, то можно в разы увеличить скорость нагрева воды, но это потребует дополнительных затрат по монтажу.
• Обогрев труб водопровода греющим саморегулирующимся кабелем позволит игнорировать тёплые отрезки и направлять ток в холодные места. Его разрешено резать, поэтому не будет проблем в установке даже в сложнодоступных местах. Длина кабеля не влияет на теплоотдачу.
• Резистивный провод в два раза дешевле, но его срок эксплуатации значительно ниже. Если был установлен обычный двухжильный кабель, но стоит приготовиться к тому, что через 5-6 лет его придётся заменить.
• Оплётка на проводе служит для его заземления. Этот этап работ можно пропустить, но лучше ознакомиться со способами заземления.

Видео описание

Как сделать заземление водопровода показано в видео:

• Чаще всего для самостоятельного монтажа выбирается линейный способ укладки кабеля.
• Уровень теплоотдачи напрямую зависит от того, какие трубы установлены в помещении. У пластиковых труб этот показатель не будет высоким, а значит, при монтаже греющего кабеля для водопровода потребуется обматывать трубы алюминиевой фольгой.
• Перед тем, как крепить кабель снаружи металлической трубы, важно убедиться в отсутствии ржавчины. Если она есть, требуется зачистка и обработка специальным антисептиком. Если этим пренебречь, то в будущем есть риск повреждения изоляции.
• Если крепление осуществляется снаружи, то расстояние между изоляционными жгутами не должно быть более 30 см. Если сделать более широкий шаг, то через время крепёжные элементы разойдутся.
• На практике некоторые мастера протягивают сразу два провода, чтобы повысить скорость нагрева. Важно, чтобы между кабелями присутствовало небольшое расстояние.
• Для крепления к пластику, лучше использовать специальные хомуты.

• Если решено закручивать провод по спирали, то изначально труба обматывается металлизированным скотчем.
• Для фиксации утеплителя лучше использовать специальные стяжки. Их можно приобрести в любом строительном магазине.
• Необходимо полностью изолировать термодатчик от электрокабеля, чтобы исключить риск замыкания и возгорания. Для этого требуется не только соблюсти расстояние между этими устройствами, но также сделать изоляционную прокладку специальным материалом.
• Обогрев трубопроводов греющим кабелем с помощью терморегулятора обеспечит постоянную поддержку температуры. Этот прибор лучше монтировать рядом с электрощитом или непосредственно в нем. Не лишним будет установка УЗО.

• Обязательно выполняют тщательное утепление трубопроводов. Используют пенопластовые скорлупы, минеральную вату, вспененные теплоизоляторы. Это предохранит от рассеивания тепла.

Важно! Термодатчик будет работать корректно только в том случае, если протяжённость водопровода не превышает 50 метров.

Коротко о главном

В первую очередь, важно правильно выбрать кабель для обогрева трубопроводов.

Различают саморегулирующий и резистивный виды кабеля, которые используются для водопровода. При выборе кабеля обращают внимание на число жил, тип сечения, термостойкость, длину, наличие оплетки и другие характеристики.

Для водопровода обычно применяют двухжильный или зональный провод.

Из способов установки провода, лучше отдать предпочтение наружному. Крепить кабель внутри трубы следует только в том случае, когда нет возможности провести монтаж снаружи. В целом, внутренний и внешний монтаж технологии практически не отличаются между собой, но второй способ минимизирует риск образования засоров, а также увеличит срок эксплуатации проводки.
