Монтаж трубопроводной арматуры нельзя представить без чугунных фитингов. Во многих отраслях народного хозяйства используются трубопроводные системы. И под какие бы среды (пар, нефтепродукты, газ, вода) не прокладывалась арматура, использование фитингов – просто необходимо.

Фитинг из чугуна – что это такое?

Фитинги используются для всех видов пластиковых и металлических труб.

Достаточно востребованными являются фитинги для труб д.100 из чугуна, поскольку такой диаметр коллектора является основным в процессе прокладки канализационных, а также тепло- и водоснабжающих систем.

Что это такое, фитинги?

Так вот, такие конструкции представляют собой соединительную часть арматуры, которые монтируются для обеспечения качественных разветвлений, переходов на другие диаметры, поворотов, герметичности перекрытий трубопроводов, а также иных вспомогательных функций.

Без них нельзя представить работу по частой разборке и сборке трубных конструкций. Не только раньше, но и теперь большинство систем отопления построена на чугунных фитингах. Кроме того, многие (особенно мужчины) хотя бы раз в жизни занимались ремонтом канализации, водопровода, где без фитингов никак не обойтись.

К ним относятся: муфты с внутренней резьбой, уголки (колена) различного рода, заглушки с внутренней и внешней резьбой, в том числе для чугунных радиаторов, контргайки, тройники, крестовины, футорки, американки, ниппели, переходные муфты (могут быть оцинкованными, как и другие элементы) и другое. Для их изготовления производители чаще всего используют сталь, ковкий чугун, хотя стальные соединительные элементы – менее востребованы.

Особенности и преимущества ( плюсы и минусы )

Чугунные фитинги используются для металлических труб. По конструкции, они достаточно просты и могут быть цельными, или же состоять из нескольких деталей.

Обычно, первый вариант используется для сварных конструкций из стальных труб. Если сравнить их с разъемными, то можно сделать вывод, что цельные детали менее эффективны.

Второй вариант фитингов для труб из металла состоит непосредственно из тела, деталей, служащих для уплотнения соединения, а также из механизмов для соединения. К ним относятся накидные гайки, американки, муфты с резьбовыми зажимами и т.п.

Уникальность таких деталей состоит в том, что с их помощью можно соединить необходимую конструкцию из труб, пользуясь при этом лишь разводным и специальным ключом раструбным рычажным – КТР (его еще называют трубным или газовым). В отдельных случаях, может еще понадобиться метчик с плашкой (для нарезания резьбы).

Все чугунные фитинги для стальных труб, в том числе и резьбовые, должны соответствовать ГОСТ. Только в таком случае, будь ли это канализационная или водопроводная конструкция, она будет правильно собрана, а функционировать – надежно на протяжении многих лет. Например, для такого вида чугунных фитингов, как контргайки, существует ГОСТ 8961 75.

Преимущества

Фитинги из чугуна для стальных труб отличаются:

• высокой прочностью;
• возможностью успешного функционирования при низких, высоких температурах;
• простотой монтажа;
• большим выбором на рынках, что способствует быстрому приобретению необходимой детали.

Минусы

Как изделия из других материалов, так и чугунные детали обладают рядом недостатков:

• легко подвергаются воздействию коррозии;
• на протяжении длительного срока эксплуатации, возможны наросты в виде различных отложений;
• если приобретете деталь сварного типа, то необходимо воспользоваться услугами сварщика;
• в случае, когда резьбовые конструкции должным образом не обработать, то со временем соединение может ослабнуть, что повлечет за собой нежелательные последствия.

Разновидности – сортамент

Ковкий чугун и сталь – вот основные материалы для изготовления фитингов, с помощью которых соединяют металлические водогазопроводные трубы. Такой крепеж считается качественным, если во время изготовления на наружной/внутренней поверхности не образуются раковины, не появляются инородные включения. Плюс к этому, оси проходов должны строго размещаться под углом 90º к торцовым плоскостям соединительных элементов.

Фитинги из чугуна легко отличить, например, от стальных аналогов. Дело в том, что в первом варианте изделия имеют специальные утолщения – буртики, благодаря которым крепеж становится более прочным и надежным.

Как правило, условный проход штуцеров может быть в пределах 8-100 мм.

Соответственно сортаменту и назначению, выделяют такие виды фитингов:

• муфты, с помощью которых на прямых участках происходит соединение труб одинакового диаметра;
• переходники (другое название – сгоны), футорки, а также ниппели и американки – предназначаются для соединения разнотипных труб;
• тройники, которые используют в тех случаях, когда необходимо провести ответвление под прямым углом;
• крестовины, используются тогда, когда нужно обеспечить движение рабочей среды в двух взаимно-перпендикулярных направлениях;
• углы, отводы – используются в случаях, когда надо изменить направление трубопровода на 45, 60, 90, 120 градусов;
• заглушки, колпаки, пробки – предназначены для обеспечения герметичности заделки трубных окончаний;
• штуцеры – соединяют металлическую трубу с гибким шлангом.

Кроме этого, существуют и другие, реже используемые, соединительные элементы для труб.

Если взять сегодняшний рынок, то он достаточно насыщен различными крепежами для металлических труб. Кроме привычных, чугунных, встречается много оцинкованных штуцеров. Для чего их покрывают другим металлом? Оказывается, что эксплуатационный срок оцинкованных элементов крепежа значительно больше, чем обычного. Связано это со свойствами цинка, который замедляет процесс коррозии.

Применяют такие связывающие элементы труб в санитарной, медицинской службе, в быту – для соединения труб с питьевой водой, системах отопления. Хотя нужно запомнить: запрещается их использование в водопроводах с горячей водой.

Кстати, слой цинка – достаточно тонкий – всего лишь порядка 0,07 мм. Выдерживают такие конструкции с защитным покрытием рабочее давление до 2,5 атм., а температуру – до +300ºС.

Разнообразие конструкций

Для изготовления фитингов используют не только черные металлы и сплавы – сталь или чугун, но также цветные: медь, латунь и другие.

Если сравнить стандартную линейку моделей, которая существовала 30-40 лет тому назад, с современной, то можно увидеть значительное увеличение количества фитингов различного размера. Практически, любая потребность в крепежах сегодня может быть удовлетворена. Например, не всегда есть возможность найти на рынке чугунные фитинги больших диаметров отечественного производства.

В таких случаях на помощь приходят иностранные партнеры. Всемирным брендом чугунных фитингов сегодня считается фирма SANHA из Польши. Ее мощности позволяют производить конструкции для труб любых габаритов и размеров, в том числе и 3-ех дюймовые резьбовые. Как свидетельствуют отзывы покупателей, цена на такие изделия достаточно приемлемая и отвечает качеству товара.

Общий обзор позволяет выделить 4 типа фитингов, которые наиболее часто применяются на практике:

1. Сварные, отличающиеся наличием гладких окончаний, что упрощает процесс сварки.
2. Резьбовые, использующиеся для труб из металла любого предназначения. Для того, чтобы трубопровод был герметичным, необходимо такие элементы уплотнять паклей, которую следует покрыть смесью стального сурика и олифы, или уплотняющей нитью.

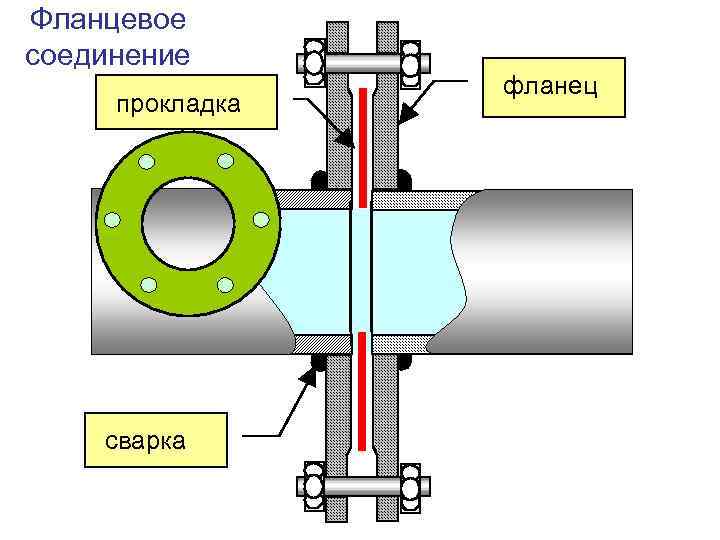

3. Фланцевые, которые нашли свое широкое применение в промышленности. Крепятся фланцы с помощью болтов, в отдельных случаях – просто привариваются.
4. Обжимные. Чтобы их скрепить, не нужно сварки или нарезанной на трубах резьбы. Для этого достаточно запастись одним или двумя уплотнительными кольцами.

Альтернатива

Некоторые современные мастера производят замену чугунных фитингов стальными, медными, латунными, нержавеющими изделиями. Большинство объясняет такую рокировку плохими антикоррозионными свойствами чугуна. Наверно, не все обладают информацией, что существуют современные крепежи с антикоррозионными покрытиями. Благодаря этим современным защитным составам, проблема решается просто. Покрытая, например, цинком продукция, поможет в несколько раз продлить эксплуатационные сроки обычных изделий.

Поэтому, прежде чем заменять старые, надежные, прочные, долговечные конструкции на изделия из других металлов, нужно хорошенько взвесить все «за» и «против». Удачи!

Трубы чугунные ЧК и фитинги (цены и ассортимент)

Огнестойкость — в соответствии с ГОСТ, из-за очень высокой температуры плавления, чугун отнесен к классу строительного материала — «негорючий», без горючих компонентов. В случае пожара он не распространяет ядовитые пары. Пути эвакуации остаются свободными, в том числе не будет загражден доступ к пожарному оборудованию.

Звукопоглощение — у чугунных канализационных труб ЧК отличные звукопоглощающие характеристики. Благодаря высокой плотности материала, чугун достиг отличных показателей минимального шума, что является большим плюсом по сравнению с другими материалами в нашей всё более шумной и беспокойной среде с постоянно ужесточающимися правилами.

Переработка — чугунные трубы изготовлены почти на 100% из метала который поддается переработке и не выделяют летучих органических соединений. Отходы переработки можно без проблем утилизировать.

Низкая цена — это преимущество редко учитываются при прямом сравнении пластиковых и чугунных труб, но в долгосрочной перспективе, постоянное снижение цены может привести к значительной экономии средств.

Чугунные раструбные трубы ЧК для канализации (некоторые моменты)

Канализационные трубы из чугуна (ЧК) спустя годы, выглядят как новые благодаря своей долговечности. Это важно, если трубы установлены так, что их можно видеть, то есть не в грунте и не внутри помещения (в подвале). Даже по прошествии длительного времени чугунные трубы ЧК будут выглядеть без серьезных признаков износа.

Чугунные трубы имеют еще одно преимущество перед трубами из пластика. Речь идет об экологическом аспекте. Литые канализационные трубы на 95% состоят из железа. Поэтому они полностью пригодны для повторного использования.

Менеджер-эксперт Металлсантехгрупп

В случае неочищенных промышленных сточных или грунтовых вод должно быть доказано, что трубы и фитинги для сточных вод можно использовать, приняв соответствующие защитные меры. При сбросе неочищенных промышленных сточных вод пригодность материалов труб и уплотнений должна быть проверена с использованием перечней устойчивости, составленных изготовителем. Хотя чугунные трубопроводы разрешены для неограниченной прокладки в земле в соответствии с ГОСТ, кислая почва со значением pH ниже пяти может привести к коррозии и повреждениям труб без покрытия.

Утепление чугунной канализационной трубы ЧК

Теплоизоляцию канализационной трубы можно проводить до и после установки в лотки. При планировании поэтажного плана, независимо от того, будет ли это одно- или многоквартирный дом, следует учитывать своевременные мероприятия по утеплению чугунной канализационной трубы ЧК.

Толщину и качество материалов для теплоизоляции нало рассчитывать исходя из соприкосновения труб с внешней средой, например, в смотровых колодцах с чугунными люками, пластиковыми люками и дождеприемниками

Покрытия чугунных труб для канализации (ЧК) и укладка в грунт

Футеровка из цементного раствора с высоким содержанием оксида алюминия и футеровка из сульфатостойкого цементного раствора подходят для внутренней защиты канализационных труб от коррозии, это улучшает сопротивление истиранию компонентов сточных вод.

Возможна подкладка из полиуретана. Он не содержит растворителей и состоит из 100% твердых твердых частиц полиуретана, которые обладают очень хорошей коррозионной стойкостью. Частично это связано с его гладкой поверхностью, поэтому имеет небольшое сопротивление прохождению жидкости.

Его можно использовать для транспортировки питьевой воды или сточных вод в канализации. В зависимости от продукта и размера также доступны эпоксидно-керамические покрытия и битумные краски. Для наружных покрытий наиболее распространен стандартный цинк + битум.

Соединение чугунных труб ЧК

Предполагаемый прогиб составляет от 3 до 5 °, поэтому количество необходимых фитингов может быть уменьшено. Существует несколько типов соединений для труб и фитингов из чугуна с шаровидным графитом. Каждый тип зависит от размеров или конкретных требований заказчика.

Основными типами являются вставные (Т-образные), К-образные, саморегулирующиеся или с фланцем. При скольжении (тип T) используется одинарное резиновое уплотнение, обеспечивающее плотное и долговечное уплотнение. Этот тип соединения прост в сборке, никаких крепежных элементов не требуется, и его можно быстро установить.

Уплотнения и прокладки для чугунных труб ЧК

Резиновое уплотнение вписывается в контур раструба. Гладкий конец (втулка) каждой трубы скошен, чтобы еще больше упростить сборку. Механическое соединение типа K представляет собой соединение, в котором используются резьбовое соединение из ковкого чугуна и прокладка механического соединения.

Механическое соединение используется для водоснабжения, которое требует множества подключений. Все компоненты механического соединения взаимозаменяемы. Цилиндрический конец механической соединительной трубки имеет такой же внешний диаметр, как и вставная соединительная трубка. В результате его можно встроить в такие швы на месте, сняв фаску с внешнего края.

Самоблокирующийся — это самозакрепляющийся вставной шарнир. Принцип анкеровки стыков заключается в для передачи осевых усилий от одного трубопровода к другому, таким образом гарантируя, что соединение не ослабнет.

Самозакрепляющиеся соединения позволяют распределить осевые силы, возникающие в определенных точках (изгибы, конусы, тройники, глухие фланцы), по одной или нескольким трубам, что позволяет избежать установки бетонных анкерных блоков.

Упаковка и хранение чугунных труб ЧК

Длина труб обычно составляет до 6,0м. Вся фурнитура упаковывается в деревянные ящики или в зависимости от размера, прикрепляется ремнями к деревянному поддону. Резиновые уплотнения производятся в соответствии со стандартами ГОСТ. Все пломбы упакованы в полиэтиленовые пакеты. Уплотнения следует хранить закрытыми, чтобы избежать попадания солнечных лучей и высоких температур выше 25°C.

Чугунные трубы и фитинги

Футеровка из цементного раствора с высоким содержанием оксида алюминия и футеровка из сульфатостойкого цементного раствора подходят для внутренней защиты канализационных труб от коррозии, это улучшает сопротивление истиранию компонентов сточных вод.

Возможна подкладка из полиуретана. Он не содержит растворителей и состоит из 100% твердых твердых частиц полиуретана, которые обладают очень хорошей коррозионной стойкостью. Частично это связано с его гладкой поверхностью, поэтому имеет небольшое сопротивление прохождению жидкости.

Его можно использовать для транспортировки питьевой воды или сточных вод в канализации. В зависимости от продукта и размера также доступны эпоксидно-керамические покрытия и битумные краски. Для наружных покрытий наиболее распространен стандартный цинк + битум.

Соединение чугунных труб

Предполагаемый прогиб составляет от 3 до 5 °, поэтому количество необходимых фитингов может быть уменьшено. Существует несколько типов соединений для труб и фитингов из чугуна с шаровидным графитом. Каждый тип зависит от размеров или конкретных требований заказчика.

Основными типами являются вставные (Т-образные), К-образные, саморегулирующиеся или с фланцем. При скольжении (тип T) используется одинарное резиновое уплотнение, обеспечивающее плотное и долговечное уплотнение. Этот тип соединения прост в сборке, никаких крепежных элементов не требуется, и его можно быстро установить.

Уплотнения и прокладки для чугунных труб

Резиновое уплотнение вписывается в контур раструба. Гладкий конец (втулка) каждой трубы скошен, чтобы еще больше упростить сборку. Механическое соединение типа K представляет собой соединение, в котором используются резьбовое соединение из ковкого чугуна и прокладка механического соединения.

Механическое соединение используется для водоснабжения, которое требует множества подключений. Все компоненты механического соединения взаимозаменяемы. Цилиндрический конец механической соединительной трубки имеет такой же внешний диаметр, как и вставная соединительная трубка. В результате его можно встроить в такие швы на месте, сняв фаску с внешнего края.

Самоблокирующийся — это самозакрепляющийся вставной шарнир. Принцип анкеровки стыков заключается в для передачи осевых усилий от одного трубопровода к другому, таким образом гарантируя, что соединение не ослабнет.

Самозакрепляющиеся соединения позволяют распределить осевые силы, возникающие в определенных точках (изгибы, конусы, тройники, глухие фланцы), по одной или нескольким трубам, что позволяет избежать установки бетонных анкерных блоков.

Упаковка и хранение чугунных труб

Длина труб обычно составляет до 6,0м. Вся фурнитура упаковывается в деревянные ящики или в зависимости от размера, прикрепляется ремнями к деревянному поддону. Резиновые уплотнения производятся в соответствии со стандартами ГОСТ. Все пломбы упакованы в полиэтиленовые пакеты. Уплотнения следует хранить закрытыми, чтобы избежать попадания солнечных лучей и высоких температур выше 25°C.

Производство чугунных труб

Чугунные трубы в литейном цеху металлургического завода
