СВОД ПРАВИЛ ПО ПРОЕКТИРОВАНИЮ И СТРОИТЕЛЬСТВУ
ПРОЕКТИРОВАНИЕ И МОНТАЖ ВНУТРЕННИХ СИСТЕМ ВОДОСНАБЖЕНИЯ И ОТОПЛЕНИЯ ЗДАНИЙ С ИСПОЛЬЗОВАНИЕМ ТРУБ ИЗ «СШИТОГО» ПОЛИЭТИЛЕНА
Design and assembly of water-supply and heating systems in buildings using cross-linked polyethylene pipes
Дата введения 2005-07-01
1 РАЗРАБОТАН Государственным унитарным предприятием г.Москвы «Научно-исследовательский институт московского строительства» (ГУП «НИИМосстрой») и ООО «ВАН.ТУБО» при участии группы специалистов
2 ОДОБРЕН для добровольного применения в качестве нормативного документа Системы нормативных документов в строительстве письмом Минрегиона России N 2385-ВГ/70 от 20 мая 2005 г.
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ приказом ГУП «НИИМосстрой» N 9 от 23 мая 2005 г.
4 ВВЕДЕН ВПЕРВЫЕ
Введение
Настоящий Свод правил содержит положения по проектированию и монтажу систем внутреннего водопровода и отопления зданий с использованием труб из «сшитого» полиэтилена (далее — трубы ПЭ-С).
Выполнение этих положений обеспечит соблюдение обязательных требований к внутренним системам водоснабжения и отопления с использованием труб ПЭ-С, установленных действующими СНиП 2.04.01-85* «Внутренний водопровод и канализация зданий» и СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование».
В Своде правил приведены: сортамент труб ПЭ-С; способ их соединения с помощью деталей компрессионного типа; рассмотрены вопросы проектирования и монтажа из них внутренних сетей холодного и горячего водоснабжения и отопления. Правила также включают: методы гидравлического расчета; правила хранения труб; монтаж и испытания трубопроводов и технику безопасности при их выполнении.
При разработке Свода правил учтены положения следующих документов: ТР 139-03 «Технические рекомендации по проектированию и монтажу систем внутреннего водопровода зданий с использованием труб из сшитого полиэтилена (ПЭ-С)», расчет эксплуатационных характеристик труб по ГОСТ Р 52134-2003 «Трубы напорные из термопластов и соединительные детали к ним для систем водоснабжения и отопления. Общие технические условия», ТУ 2248-001-50151359-2000* «Трубы напорные из сшитого полиэтилена для санитарно-технических систем» и ТУ 2248-039-00284581-99* «Трубы напорные из сшитого полиэтилена для систем холодного и горячего водоснабжения и отопления».
* ТУ, упомянутые здесь и далее по тексту не приводятся. За информацией о документе Вы можете обратиться в Службу поддержки пользователей. — Примечание изготовителя базы данных.
В разработке Свода правил принимали участие: В.А.Устюгов, д-р техн. наук В.Ф.Коровяков, канд. техн. наук А.В.Сладков, В.Л.Павлов, канд. техн. наук А.А.Отставнов (ГУП «НИИМосстрой»), Н.В.Вессели (ООО «ВАН.ТУБО ПЛЮС»), В.И.Ильинец (ООО «ВАН.ТУБО»), В.А.Глухарев (ФГУ ФЦС), Л.С.Васильева (ФГУП ЦНС).
1 Область применения
Настоящий Свод правил распространяется на проектирование и монтаж внутренних систем холодного и горячего (с температурой до 75 °С) водоснабжения, отопления (с температурой теплоносителя до 95 °С) и систем напольного отопления (с температурой теплоносителя до 55 °С) жилых и общественных зданий с использованием труб из «сшитого» полиэтилена (далее — трубы ПЭ-С).
Не допускается применять трубы ПЭ-С в раздельной сети противопожарного водопровода.
2 Нормативные ссылки
В настоящем Своде правил приведены ссылки на следующие нормативные документы:
СНиП 2.04.01-85* Внутренний водопровод и канализация зданий
СНиП 3.05.01-85 Внутренние санитарно-технические системы
СНиП 12-03-2001 Безопасность труда в строительстве. Часть 1. Общие требования
СНиП 41-01-2003 Отопление, вентиляция и кондиционирование
СНиП 41-03-2003 Тепловая изоляция оборудования и трубопроводов
СП 40-102-2000 Проектирование и монтаж трубопроводов систем водоснабжения и канализации из полимерных материалов. Общие требования
ГОСТ 6357-81 Основные нормы взаимозаменяемости. Резьба трубная цилиндрическая
ГОСТ 11262-80 Пластмассы. Метод испытания на растяжение
ГОСТ 24157-80 Трубы из пластмасс. Метод определения стойкости при постоянном внутреннем давлении
ГОСТ 27078-86 Трубы из термопластов. Методы определения изменения длины труб после прогрева
ГОСТ Р 52134-2003 Трубы напорные из термопластов и соединительные детали к ним для систем водоснабжения и отопления. Общие технические условия.
3 Расчет и проектирование внутреннего водоснабжения и отопления зданий
3.1 Общие требования
3.1.1 Трубы и соединительные детали следует применять для всех систем водоснабжения и отопления зданий при условии скрытой прокладки в плинтусах, штробах, шахтах, каналах и при замоноличивании. Допускается открытая прокладка подводок к санитарно-техническим приборам трубой ПЭ-С.
Примечание — Открытая прокладка внутреннего водопровода из труб ПЭ-С допускается в производственных и складских помещениях, а также в технических этажах, чердаках и подвалах, в местах, где исключаются их механическое повреждение и воздействие ультрафиолетового излучения.
3.1.2 Напорные трубы ПЭ-С с латунными соединительными деталями следует применять при проектировании и монтаже:
— систем внутреннего хозяйственно-питьевого водоснабжения с температурой воды до 20 °С и рабочим давлением: серии S6,3 (SDR 13,6) — до 1,0 МПа; S5 (SDR 11) — до 1,25 МПа; серии S4 (SDR 9) — до 1,6 МПа, при сроке службы не менее 50 лет;
— систем внутреннего хозяйственно-питьевого водоснабжения с температурой воды до 75 °С и рабочим давлением: S5 (SDR 11) — до 0,6 МПа; серии S3,2 (SDR 7,4) и S2,5 (SDR 6) — до 1,0 МПа, при сроке службы не менее 25 лет;
— систем отопления с температурой воды до 95 °С и рабочим давлением серии S3,2 (SDR 7,4) и S2,5 (SDR 6) — до 1,0 МПа, при сроке службы не менее 25 лет.
Основные показатели материала труб приведены в приложении А.
3.1.3 Трубы целесообразно применять для систем напольного отопления (с температурой теплоносителя не выше 55 °С) в комбинации с нагревательными приборами (радиаторами, конвекторами) или с системой кондиционирования воздуха.
3.1.4 Трубы для систем отопления должны иметь антидиффузионный слой для защиты от проникновения кислорода.
3.1.5 Напорные трубы и латунные соединительные детали должны иметь сертификаты соответствия и гигиенические заключения органов санэпиднадзора Минздрава России о возможности их использования в системах хозяйственно-питьевого водоснабжения.
3.1.6 При проектировании внутреннего водопровода поэтажное присоединение к стоякам рекомендуется выполнять через распределительные коллекторы. Распределительные коллекторы устанавливают в квартире на ответвлениях от стояков после запорных устройств, фильтров, водомеров и квартирных регуляторов давления (КРД).
3.1.7 В системе отопления следует предусматривать приборы автоматического регулирования параметров теплоносителя (температуры и давления).
3.1.8 Расчет теплового потока систем отопления из ПЭ-С труб следует определять в соответствии со СНиП 41-01.
3.1.9 Трубопроводы систем водоснабжения и отопления не должны примыкать вплотную к поверхностям строительных конструкций. Расстояние в свету между трубами и строительными конструкциями должно быть не менее 20 мм.

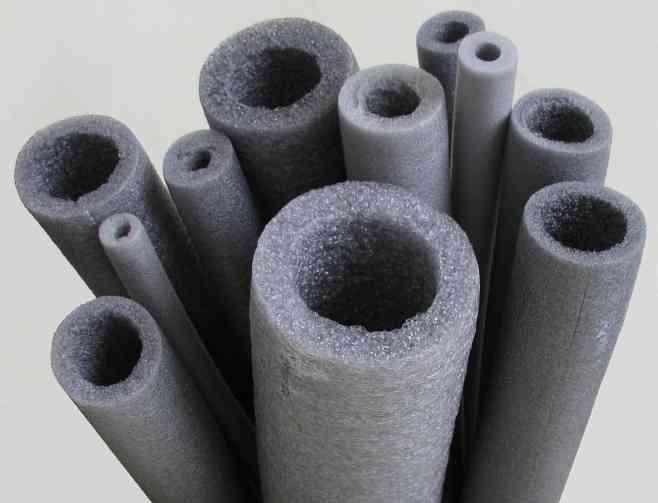

3.1.10 Теплоизоляция трубопроводов водоснабжения и отопления выполняется в соответствии с требованиями СНиП 41-03. Подводки к санитарно-техническим приборам допускается не изолировать.
3.2 Трубы и фасонные детали
3.2.1 Трубы ПЭ-С изготавливают методом непрерывной экструзии на основе полиэтилена высокой плотности с добавлением катализатора.
Основные показатели свойств труб приведены в справочном приложении А.
3.2.2 Размеры труб ПЭ-С в зависимости от их типов должны соответствовать ГОСТ Р 52134 и документам [1] и [2]. Предельное отклонение по толщине трубы приведено в таблице 1.
Таблица 1 — Сортамент напорных труб ПЭ-С
